顯示屏機型規格參數
VHF  UHF
1000
136-174 MHz  403-527 MHz
130.3毫米/ 55.2毫米/ 41.1毫米
(5.13英寸/2.17英寸/1.62英寸)
355.5 克(12.54 盎司)
130.3毫米/ 55.2毫米/ 35.8毫米
(5.13英寸/2.17英寸/1.41英寸)
335.5 克(11.83 盎司)
130.3毫米/ 55.2毫米/ 41.1毫米
(5.13英寸/2.17英寸/1.62英寸)
365.5 克(12.89 盎司}
7.5 V(額定）
-30~+60°C1
ABZ99FT3085 ABZ99FT4086 ABZ99FT3085 ABZ99F4086
109AB-99FT3085 109AB-99FT4086 109AB-99FT3085 109AB-99FT4086

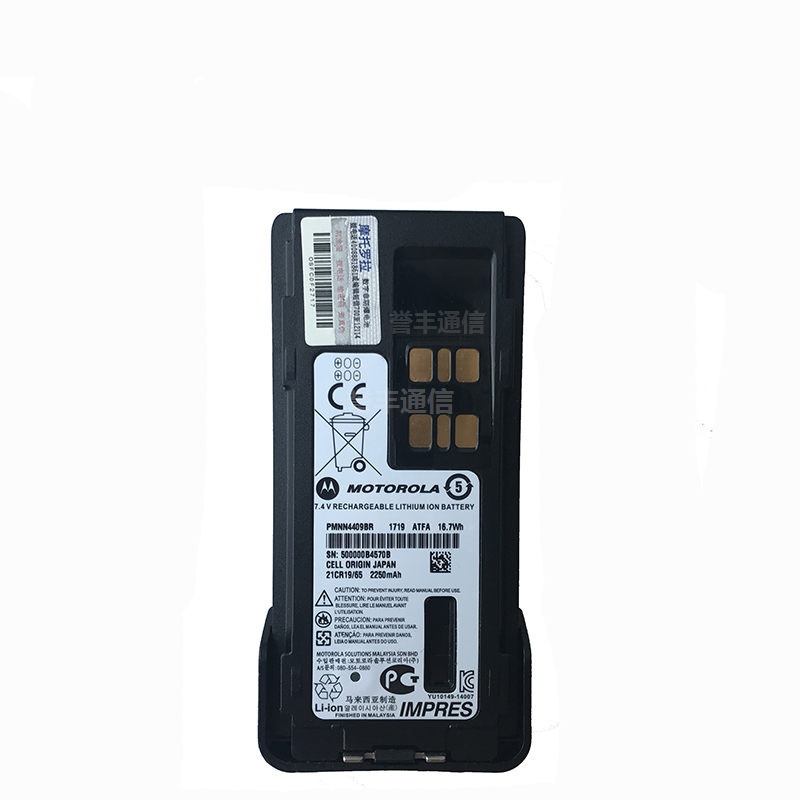

電池
電池平均壽命 在載波靜噪和大功率發射模式下啟用省電功能,電池工作周期為5/5/90的情況下
薄IMPRES1500 mAh鋰電池 模擬:7.7小時/數字:11.3小時 模擬:8小時/數字:11.8小時
IMPRES Hi-Cap 2150 mAH 鋰電池 模擬:11.1小時/數字:16.2小時 模擬:11.5小時/數字:17小時
IMPRES Hi-Cap FM 2300 mAH 鋰電池 模擬:11.9小時/數字:17.3小時 模擬:12.3小時/數字:18.1小時

接收機
  VHF  UHF
頻率 136-174 MHz  403-527 MHz
信道間隔 12.5/25kHz
頻率穩定性(-30°C, +60°C, +25°C Ref) ±0.5 ppm
模擬靈敏度(12dB SINAD) 0.3uV(0.22uV 典型)
數字靈敏度 0.25uV(0.19uV 典型）
互調(TIA603D） 70dB
臨近信道選擇性(TIA603A)-1T 60dB@12.5kHz/70dB@25kHz3
臨近信道選擇性(TIA603D1-2T 45dB@12.5kHz/70dB@25kHz3
雜散抑制(TIA603D） 70dB
額定音頻 0.5W
額定音頻下的音頻失真 5% (3%典型）
交流聲與噪聲 -40dB @ 12.5 kHz /-45dB@ 25 kHz3
音頻響應 TIA603D
傳導雜散發射(TIA603D） -57dBm

發射機
  VHF  UHF
頻率 136-174 MHz  403-527 MHz
信道間隔 12.5/25 kHz
頻率穩定性 ± 0.5 ppm
低功率輸出 1W  1W
高功率輸出 5W  4W
調制限制 ± 2.5kHz  12.5 kHz / ± 5.0kHz  25 kHz3
FM交流聲與噪聲 -40dB@ 12.5 kHz /-45dB@ 25 kHz3
傳導/輻射 -36dBm<1GHz/-30dBm>1GHz
臨近信道功率 60dB@12.5kHz/70dB@25kHz3
音頻響應 TIA603D
音頻失真 3%
4FSKD數字調制 12.5 kHz 數據：7K60F1D 和 7K60FXD
12.5 kHz 語音：7K60F1E 和 7K60FXE
12.5 kHz語音和數據:7K60F1W
數字話音編碼器類型 AMBE+2
數字協議 ETSITS102361-1,-2,-3

環境規范
工作溫度 -30°C/+60°C
存放溫度 -40°C/+85°C
熱沖擊 符合美國軍標
濕度 符合美國軍標
ESD IEC 61000-4-2 Level3
浸水 IEC 60529-IP57
包裝測試 美國軍標810 D和E

軍標
  810C 810D 810E 810F 810G
可行軍標 方法 流程 方法 流程 方法 流程 方法 流程 方法 MU炫
低壓 500.1 I 500.2 II 500.3 II 500.4 II 500.5 II
寶''曰 網皿 501.1 I,II 501.2 I/A1,II/A1 501.3 I/A1JI/A1 501.4 I/Hot, ll/Hot 501.5 I-A1, II
低溫 502.1 I 502.2 I/C3, II/C1 502.3 I/C3JI/C1 502.4 I-C3, II/C1 502.5 UI
溫度沖擊 503.1 I 503.2 I/A1/C3 503.3 I/A1/C3 503.4 I 503.5 l-C
太陽輻射 505.1 II 505.2 I 505.3 I 505.4 I 505.5 I-A1
雨天 506.1 I,II 506.2 I,II 506.3 LII 506.4 I, I丨丨 506.5 I, III
濕度 507.1 II 507.2 II 507.3 II 507.4 - 507.5 II
鹽霧 509.1 - 509.2 - 509.3 - 509.4 - 509.5 -
沙塵 510.1 I 510.2 I 510.3 I 510.4 I 510.5 I
振動 514.2 VIII/F,Curve-W 514.3 1/10, II/3 514.4 l/10r II/3 514.5 I/24 514.6 II/5
沖擊 516.2 I,II 516.3 I,IV 516.4 丨,IV 516.5 I, IV 516.6 I, IV, VI
